（一）地鐵車輛剎車時會變成“發電機”，產生再生制動能量
根據國內已建成軌道交通線路運營經驗，一條20公里長的地鐵線路一年的用電量約為0.6～1億kW·h，電費占到城市軌道交通運營費用的50%，而列車牽引用電更是占到城市軌道交通用電的50%以上，例如，廣州地鐵線網列車牽引能耗占到地鐵系統總能耗的58%。如何把車輛運行消耗的能量節省下來，是實現整個地鐵系統節能降耗的關鍵。

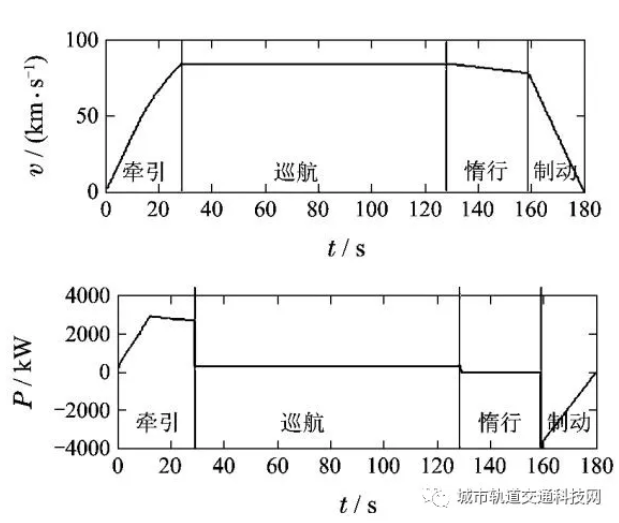

如上圖所示，車輛在站間運行時，先經歷牽引階段，車輛由靜止開始加速，電機消耗較大的功率產生牽引力，車速加速至80km/h左右。之后，車輛進入等速巡航階段，此時電網只需要提供較小的功率即可維持車輛的巡航，車輛快到站的時候，電網不再提供功率，車輛開始惰行，車速稍有降低，最后車輛進入制動階段，車速迅速減至0。
地鐵車輛采用的剎車方式并不單單是靠自行車一樣加個摩擦片摩擦車輪讓車停下，更主要的是依靠電氣制動（其實質是改變車輛所受牽引外力的方向），車輛將會克服電磁力做功，此時原本用于牽引車輛前進的電機變成了發電機，將機車動能轉化為電能回饋至直流牽引網，因此直流牽引網網壓升高，表現在上圖中就是產生了負功率，這就產生了再生制動能量。
（二）軌道車輛運行產生的再生制動能量是如何處理的？
我們知道，地鐵每經過一站就要經歷一次從靜止到加速到勻速行駛再減速直到到站停車的過程，由于軌道交通車輛起制動頻繁，制動能量相當可觀，有時候甚至占到牽引能量的40%，若能加以合理利用必能產生良好的經濟效益。
能量守恒定律告訴我們：能量既不會憑空產生，也不會憑空消失，只會從一個物體轉移到另一個物體，或者從一種形式轉變?yōu)榱硪环N形式。
那么，該如何處理地鐵車輛運行產生的這部分再生制動能量呢？
（1）談不上利用，直接變成電阻熱耗散掉

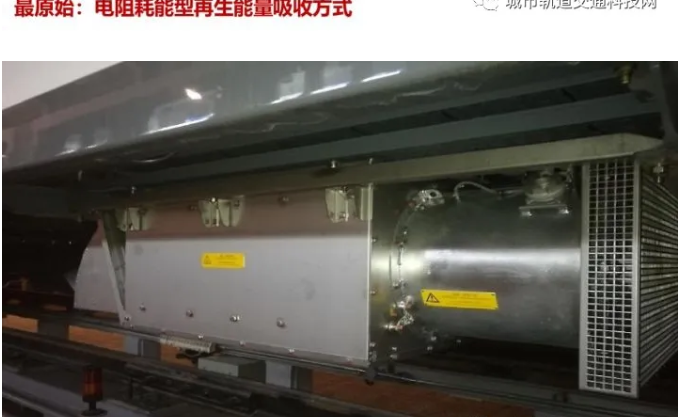

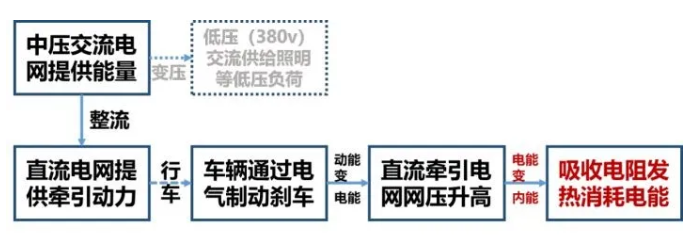

面對再生制動能量這個意外的能量來源，傳統的解決方法是設置電阻制動裝置，如下圖所示，將制動能量消耗在吸收電阻上，該方案控制簡單、工作可靠、應用較為普遍，其主要缺點是未能將制動能量加以利用，而電阻散發的熱量會引起隧道內溫度升高，更加重了空調和通風設施的負擔，又會造成能量的二次浪費，將造成電能的極大浪費。
（2）各取所需：給其他的車輛加速用

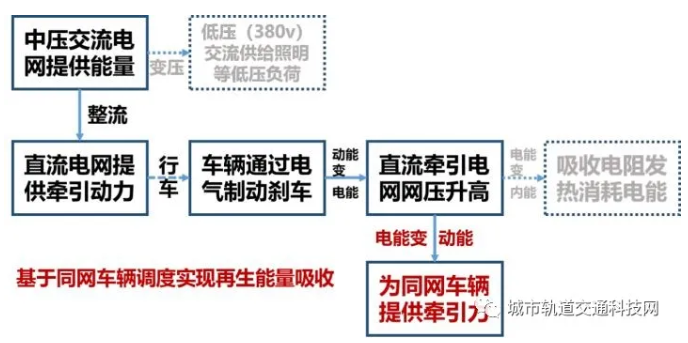

再生制動有潛力為地鐵網絡節省能源并降低成本。當列車進站制動時，其牽引電機充當發電機，產生電能，反饋給第三軌或接觸網系統，該能量可用于牽引助推另一列加速出站的列車，如下圖所示。
然而，除非第一列車制動的同時第二列車加速出站，否則這種再生能量就會通過列車制動電阻以熱能形式耗散。
這種方法需要要求列車嚴格按照時刻表運行，這輛車的制動正好與其他車輛的牽引加速階段在時間上重合才可行，這為車輛調度提出了嚴苛的要求，在實際中并不能單獨運用。
實際運行的車輛之間并沒有如此嚴格的時間要求，這樣就會出現大量的時段，直流牽引電網中的電壓出現極大值或極小值，這樣的電壓波動是需要進一步平滑的，否則瞬時的高功率就會變成電阻熱耗散掉，達不到節能的目的。
那怎么辦呢？有沒有其他將再生制動能量利用起來的辦法？有的，目前，再生制動能量循環利用的方法主要有逆變回饋和儲能兩種方式。
（3）逆變回饋：把能量送回去
在電力術語中，交流變成直流的過程被稱為“整流”，將直流變回交流的過程則被稱為“逆變”。目前城市軌道交通直流牽引供電系統采用二極管整流器，電能只能從交流電網向直流牽引網單向流動。

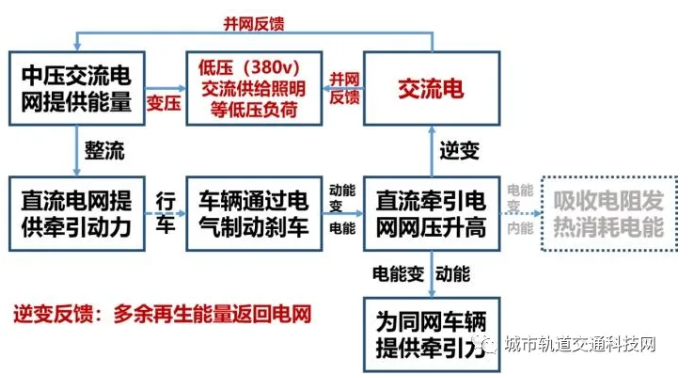

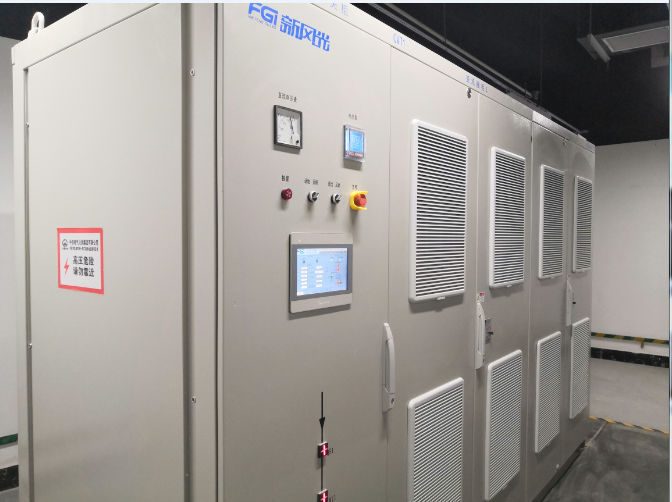

而再生電能逆變回饋設備，如下圖所示，可將車輛制動時產生能量經過逆變變成工頻交流電與車站內電網并網，該吸收方式有利于能源的綜合再利用，實現了節能，是目前日益受到重視并大力推廣的方式。

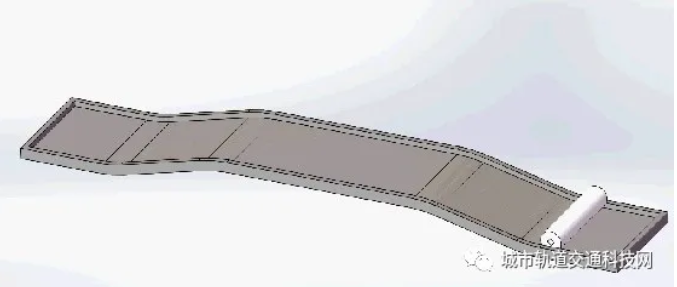

以成都地鐵為例，大多車站都采用了進站上坡、出站下坡的設計，但是坡度為千分之36，一般乘客是難以感受到的。

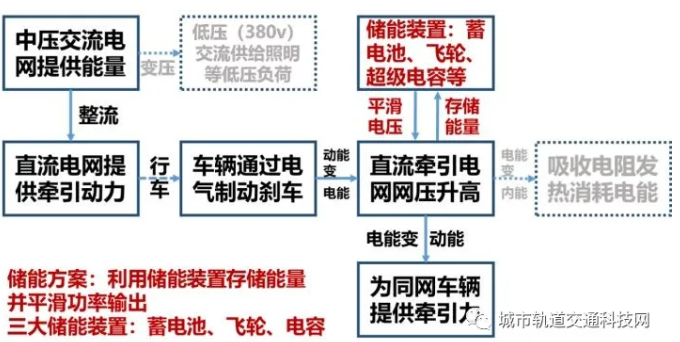

事實上，目前使用的儲能技術方案，比起單純地把站臺修高則要復雜和有效得多，為地鐵系統節能降耗提供了更多的調度和使用的靈活性，其能量流轉過程如下圖所示，儲能的代表技術主要有蓄電池儲能、電容儲能、飛輪儲能3種。
就支出和壽命周期的運營成本而言，基于電池的系統是最貴的，此外，現在的鋰電池技術還不能重復產生滿足地鐵2分鐘及以下典型工作循環的充放電時間，因此，對于應用而言，基于電池的系統通常過于龐大，而且電池也需要更多的空間，必須定期替換和控制環境。
超級電容器（雙電層電容器）可以進行更快的重復充放電循環，而且比電池便宜，且不需要過大尺寸即可滿足鐵路再生能量應用需要，但其也有局限性。
超級電容器壽命較短，而且效率隨時間衰減，因此每隔幾年就得更換一次。目前國內技術剛剛起步，依舊處于實驗階段，并沒有實現國產化，而且電容器組成本較高，國內僅有少量應用，如北京5號線地鐵就安裝有超級電容儲能設備。
而第三種——飛輪儲能屬于一種物理儲能方式，它利用的是旋轉體高速旋轉時所具備的動能來存儲能量，通過實時監測直流牽引網上的電壓與母線電壓，判斷飛輪是進行加速儲能或者減速反饋能量。
當對裝置發出儲能指令時，飛輪加速轉動，進行儲能工作，隨著制動過程減弱，制動產生的能量在逐漸下降，飛輪系統停止儲能，當傳感器發現直流網網壓降低時，發出指令，飛輪減速，向直流牽引網回饋能量。
用飛輪儲能，除了可以吸收過剩的再生能量，還能減小牽引網電壓的波動。基于飛輪的能量存儲技術是經過驗證的成熟技術，提供了一種低風險、低成本的解決方案。飛輪具有高可靠性、高耐久性和高可用性，可以以2分鐘的間隔時間持續工作而不危害產品壽命。

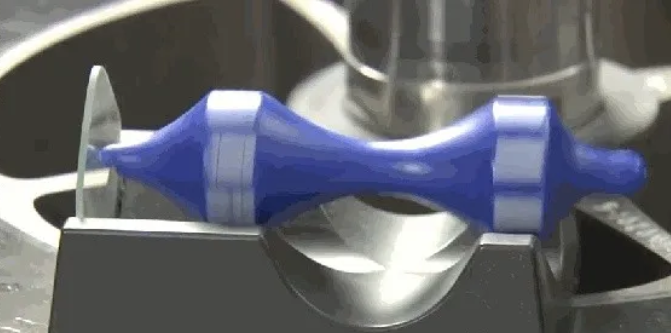

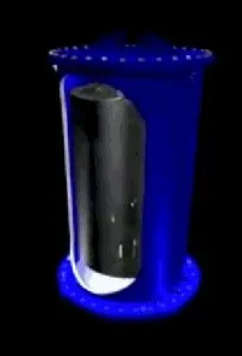

飛輪模型，一個在磁浮環境中不斷旋轉的物體

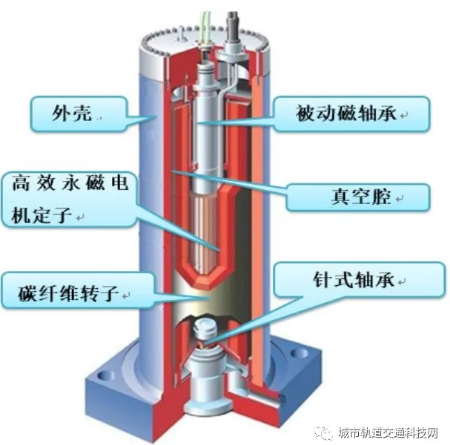

實際用于儲能的飛輪裝置的三維模型
（三）國產兆瓦級飛輪儲能裝置，一臺一年省電50萬元

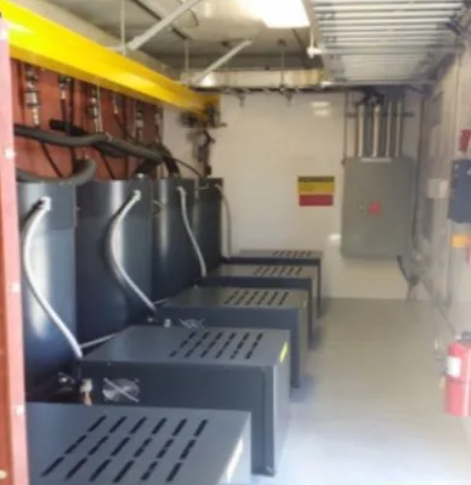

2019年7月9日，中國能源技術革命創新行動計劃中的兆瓦級飛輪儲能技術研究實現突破，國產GTR飛輪儲能裝置于8日在北京地鐵房山線廣陽城站正式實現商用，填補了國內應用飛輪儲能裝置解決城市軌道交通再生制動能量回收方式的空白。
這樣的兆瓦級設備，每天可以實現節省電能約1500千瓦時，一年下來可以節省用電成本50萬元。
飛輪儲能型裝置結構較為復雜，并且對裝置的轉動軸的技術要求很高。
GTR飛輪核心技術主要包括以下幾部分：
1）被動磁軸承技術：無需電控單元、非接觸、無磨損、免維護、簡單可靠。
2）碳纖維復合轉子：采用高強度、抗拉伸碳纖維材料與軟磁嵌入工藝、轉子無銅無鐵、損耗低、轉動慣量小、響應速度快。
3）高速永磁電機：結構緊湊體積小、效率高、具備更高的頻繁充放次數。
突破了這些關鍵核心技術，國產飛輪儲能裝置成功實現在軌道交通領域的商業應用，此外，這種儲能裝置還在航母艦載彈射裝置中有著應用。
結語
城市軌道交通系統電能消耗巨大，這也是國內的大多數地鐵站無法實現自負盈虧的重要原因，所以，節能降耗是實現節省開支的重要手段。
國產儲能裝置的使用使得動力能耗大幅降低，有效地節省了開支，我們每天出行享受的高效又廉價的城市軌道交通系統，這些節能裝置功不可沒。
